一、產品特點：
ZKS1000礦用鉆孔深度監測裝置（以下簡稱裝置）根據GB3836-2010標準與Q/HRC69-2012企業標準設計，整體結構簡單，便于安裝調試；采用液晶顯示，清晰、直觀；各種參數的設置、調節均采用遙控器進行，操作方便靈活。
在鉆機鉆孔過程中，本裝置實時記錄鉆孔深度并顯示，充分分析現場工作情況及鉆機結構原理，通過位移及多路油壓綜合判斷，結合高可靠性微控制器與科學的鉆孔深度算法程序，消除了人為作弊，提供虛假數據的可能性，也給相關部門防止作假提供了有效保證。在打鉆全過程即可無人值守，裝置自動記錄數據，之后通過存儲器拷貝數據到地面計算機打印報表即可。
二、主要用途及使用范圍：
該裝置適用用于全液壓鉆機鉆孔深度的測量，實時顯示鉆孔深度。
三、產品類型：
防爆型式：隔爆兼本質安全型；
防爆標志：Exd[ib] I Mb；
四、指標標準
1、 最大監測深度：1000米；
2、 測量誤差：< 1%；
3、 工作電壓：660V/36VAC
4、 電壓波動適應范圍：±20%
5、 最大存儲數據容量：500條
6、 存儲器與計算機通訊方式：USB通訊方式
7、 防爆型式：隔爆兼本安
五、鉆孔深度測量裝置連接圖

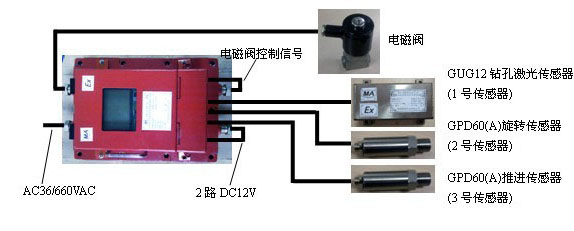

圖一鉆孔深度測量裝置連接框圖

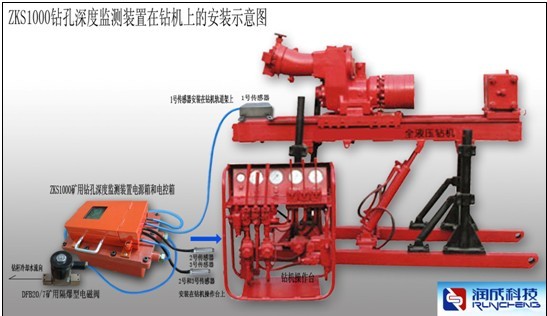

圖二 ZKS1000礦用鉆孔深度監測裝置安裝示意圖
六、使用環境
（1）輸入電源電壓：36V.AC、50Hz；輸入電流:≤600mA；
輸入電源電壓：660V.AC、50Hz；輸入電流:≤120mA；
電磁閥適應水壓：0.2MPa～7.0MPa；
電磁閥公稱通徑：20mm；
（2）環境大氣壓:86kPa～106kPa；
（3）環境溫度:0℃～40℃ ；
（4）周圍空氣相對濕度:≤95%（25℃時）；
（5）具有甲烷混合物及煤塵爆炸危險的煤礦井下；
（6）在無破壞金屬絕緣的氣體和蒸氣的環境。
